| Versandgewicht: |
12,76 kg
|
| Artikelgewicht: |
12,76 kg
|

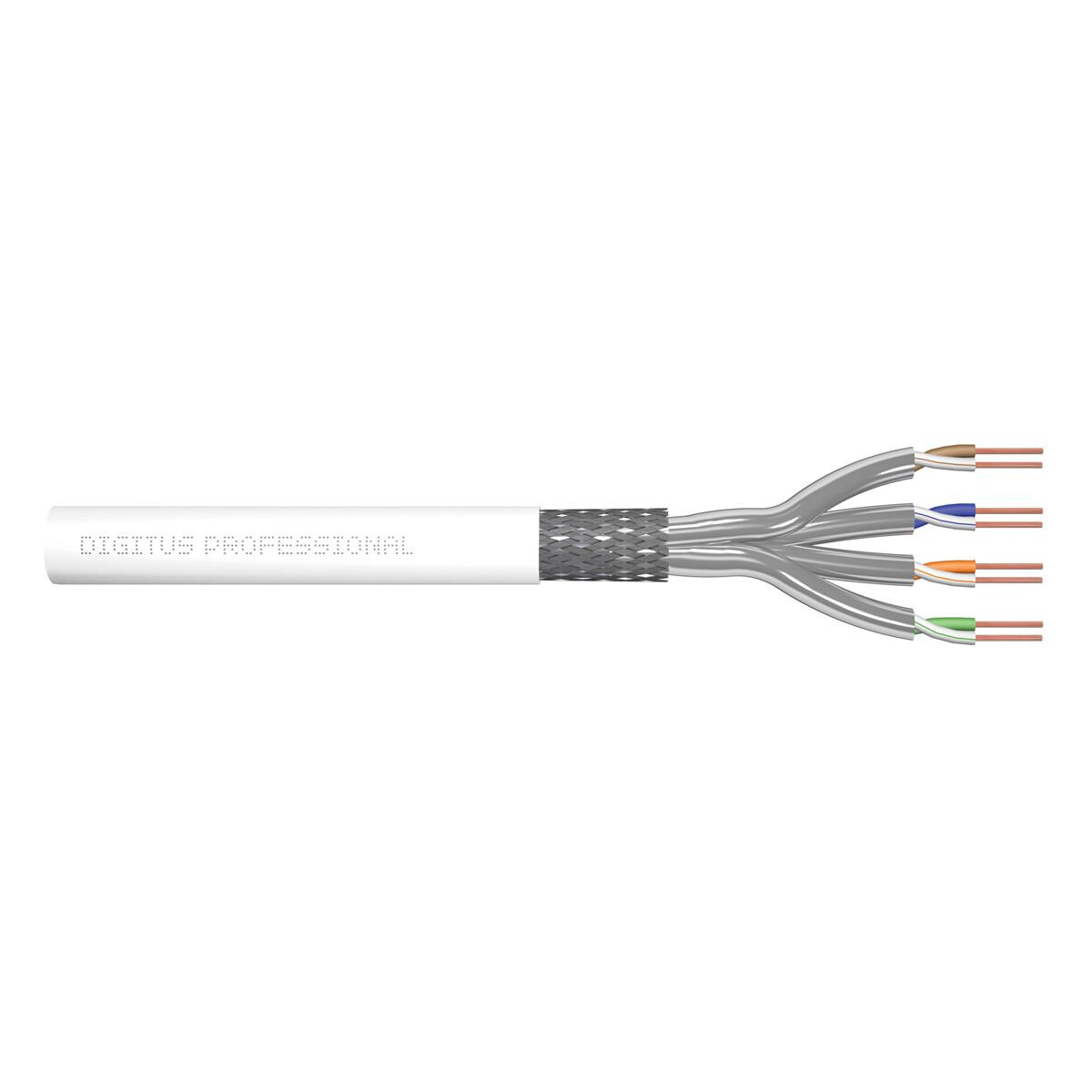

• Schirmung: S-FTP, Paare in Metallfolie und Geflecht geschirmt
• BauPVO: Dca
• Länge: 305 m
• Farbe: weiß
• Mantel: LSOH
• Kabelaufbau: 4 x 2 AWG 26/1, massives Twisted Pair
• Physikalische Eigenschaften:
• Leiter: Blanker Kupferdraht, AWG 26/1
• Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
• Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
• Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
• Abschirmung der Einzelpaare: Aluminiumkaschierte Polyesterfolie, deckt 100 % ab
• Gesamtschirmung: Kupfergeflecht
• Außenmantel: Dca gem. EN 50575; LSZH
• Außenmantelstärke (nominal): 0,52 mm nominal
• Außenmantelfarbe: Weiß (RAL 9003)
• Mechanische Eigenschaften:
• Zugentlastung: 150N max.
• Dynamischer Biegeradius: 8x AD mm min.
• Statischer Biegeradius: 4x AD mm min.
• Transport- und Lagertemperaturbereich: -20 °C bis +75 °C
• Betriebstemperaturbereich: -20 °C bis +50 °C
• Installationstemperaturbereich: 0 °C bis +50 °C
• Außendurchmesser Simplex (nominal): 5,7 mm nominal
• Gewicht (kg/km): 35 kg/km
• Elektrische Eigenschaften:
• Impedanz: 100±15Ohm @ 4 - 100MHz; 100±25Ohm @ 100 - 600MHz
• Kapazität: 45 pF/m nominal @ 1 KHz
• Isolationswiderstand: 5 GOhm x km min.
• Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand)
• Schleifenwiderstand: 190 Ohm/Km max. (2% max. unbalancierter Widerstand)
• Betriebsspannung: 72 Vdc max.
• Kopplungsdämpfung: CA-Type 1b
• Phasenverzögerung: 450 nS/100 m max.
• Laufzeitverzögerung: 25 nS/100 m max.
• Trennklasse: „d“ gem. EN 50174-2
• NVP: 79%
