Versandgewicht:
33,20 kg
-
Artikelgewicht:
31,95 kg
• Sortiment: Twisted Pair Installationskabel
• Kategorie: CAT 7A
• Schirmung: S-FTP, Paare in Metallfolie und Geflecht geschirmt
• BauPVO: Dca

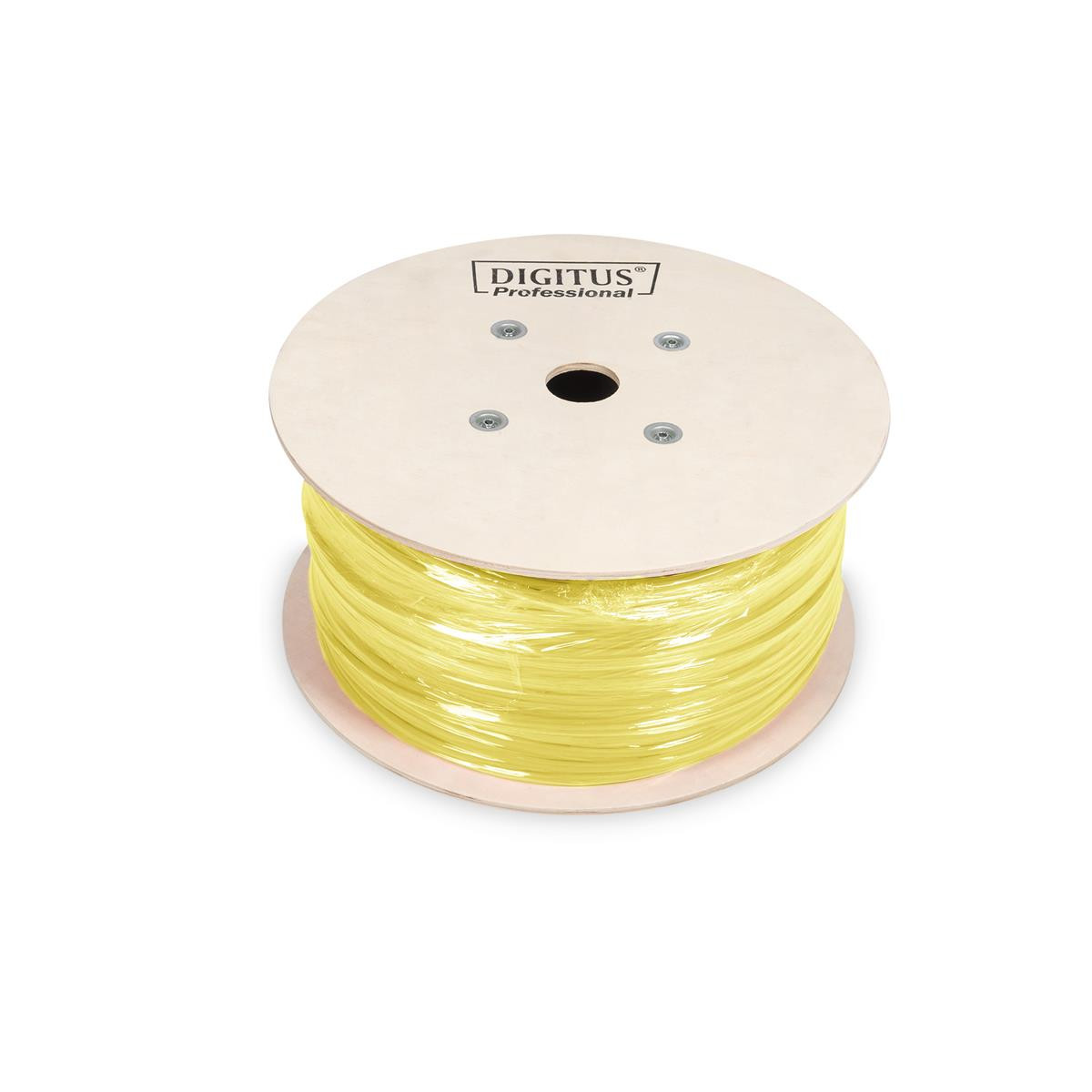

• Länge: 500 m
• Farbe: gelb
• Mantel: LSOH

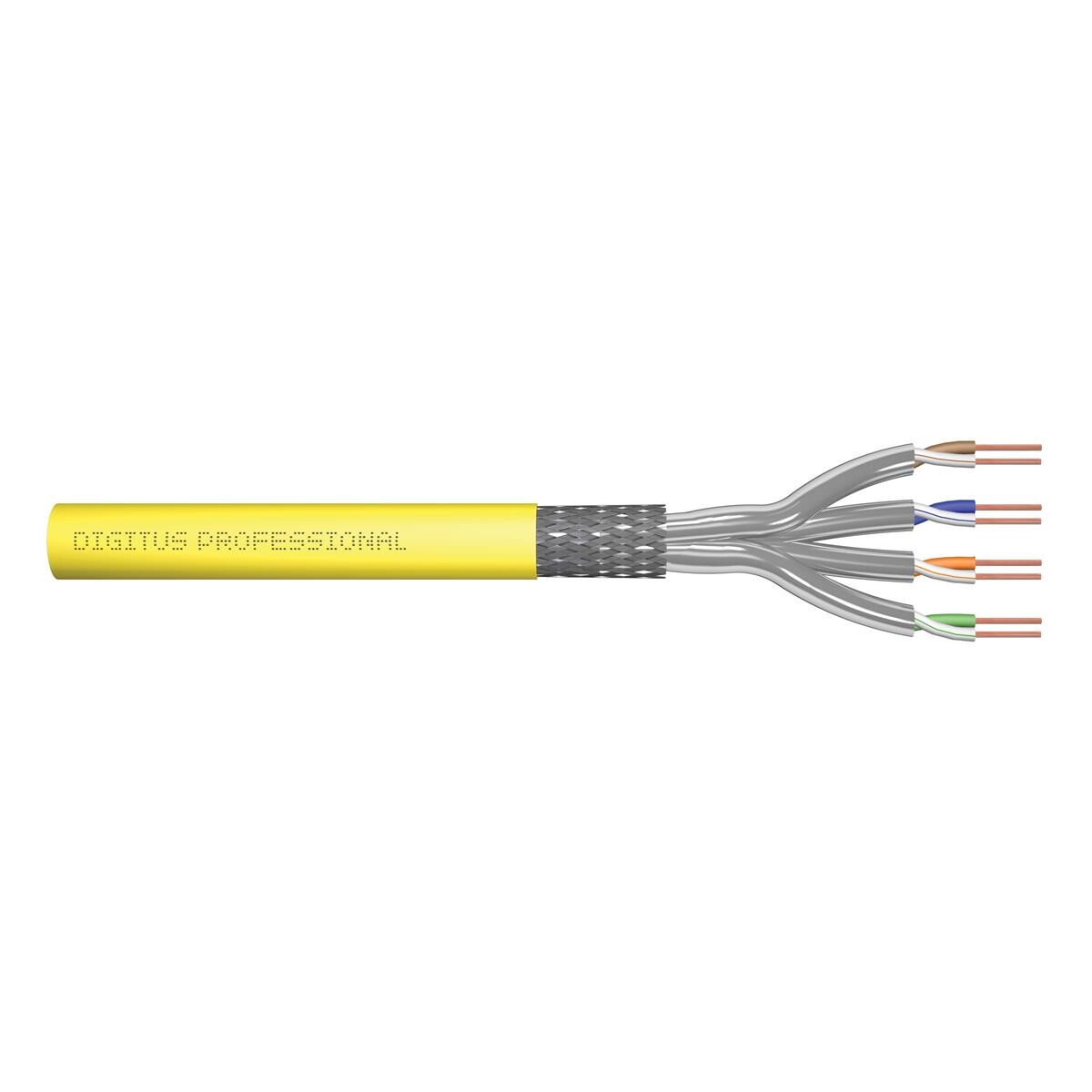

• Kabelaufbau: 4 x 2 AWG 22/1, massives Twisted Pair
• Physikalische Eigenschaften:
• Leiter: Blanker Kupferdraht, AWG 22/1
• Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
• Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
• Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
• Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab
• Gesamtschirmung: verzinntes Kupfergeflecht
• Außenmantel: Dca bis Cca gem. EN 50575; LSZH
• Außenmantelstärke (nominal): 0,60 mm (Dca); 0,60 mm (Cca)
• Außenmantelfarbe: Gelb (RAL 1028)
• Mechanische Eigenschaften:
• Zugentlastung: 150 N max.
• Dynamischer Biegeradius: 8x AD mm min.
• Statischer Biegeradius: 4x AD mm min.
• Transport- und Lagertemperaturbereich: -20 °C bis +75 °C
• Betriebstemperaturbereich: -20 °C bis +60 °C
• Installationstemperaturbereich: 0 °C bis +50 °C
• Außendurchmesser (nominal): 7,8 mm (Dca); 7,8 mm (Cca)
• Gewicht (kg/km): 65 kg (Dca); 65 kg (Cca)
• Elektrische Eigenschaften:
• Impedanz: 100±5 Ohm @ 1-1000 MHz
• Kapazität: 40 pF/m nominal @ 1 KHz
• Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz
• Isolationswiderstand: 5 GOhm x km min.
• Schleifenwiderstand: 147 Ohm/Km max. (2% max. unbalancierter Widerstand)
• Betriebsspannung: 72 Vdc max.
• Kopplungsdämpfung: CA-Type 1b
• Phasenverzögerung: 450 nS/100 m max.
• Laufzeitverzögerung: 10 nS/100 m max.
• Trennklasse: „d“ gem. EN 50174-2
• NVP: 75%
