DIGITUS Netzwerk-Kabel Cat-7 - 500m S-FTP Verlege-Kabel - Simplex - Dca LSZH-3 - 1200 MHz - AWG 23/1 Kupfer - Orange
| Versandgewicht: |
31,00 kg
|
| Artikelgewicht: |
25,00 kg
|
• Sortiment: Twisted Pair Installationskabel
• Kategorie: CAT 7

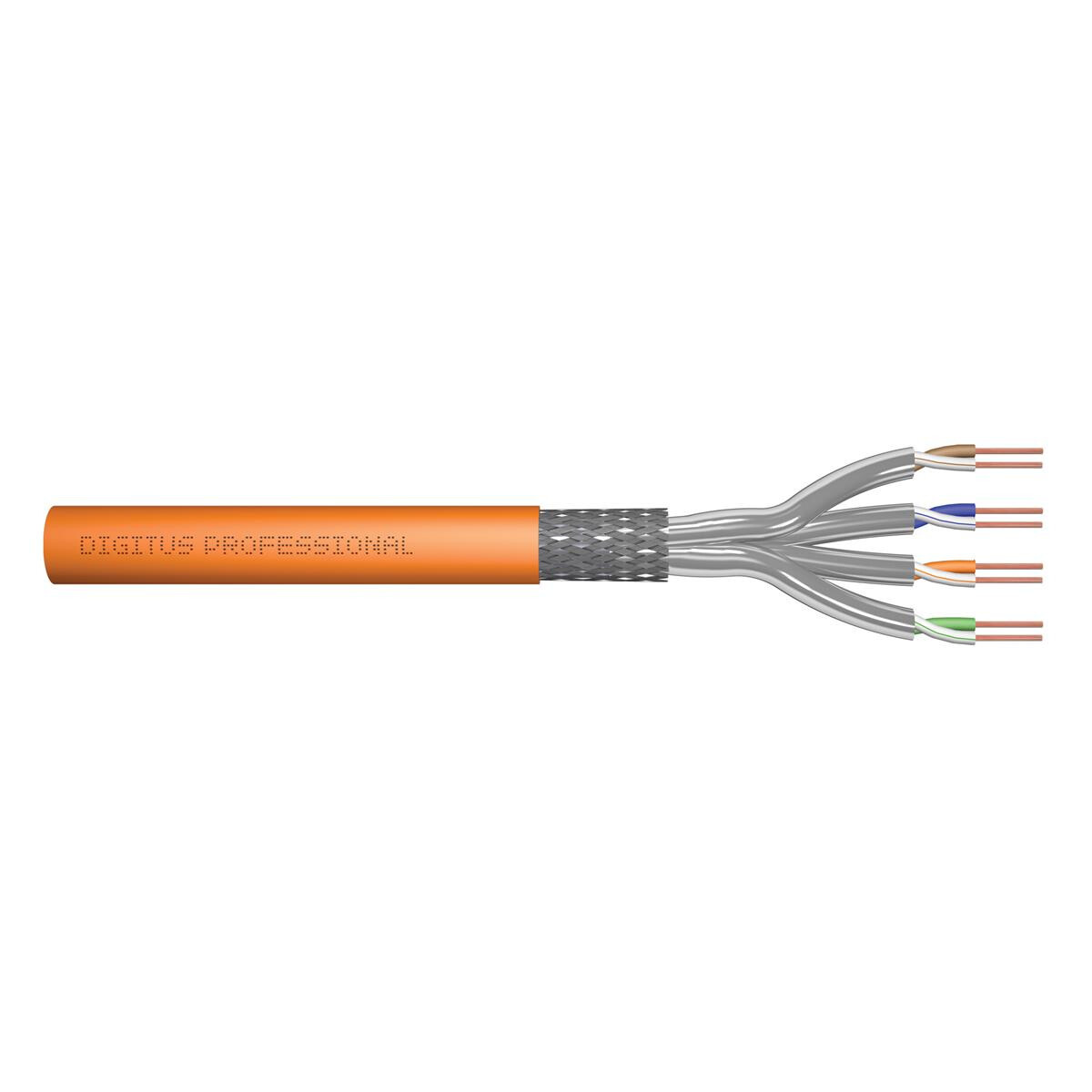

• Schirmung: S-FTP, Paare in Metallfolie und Geflecht geschirmt
• BauPVO: Dca

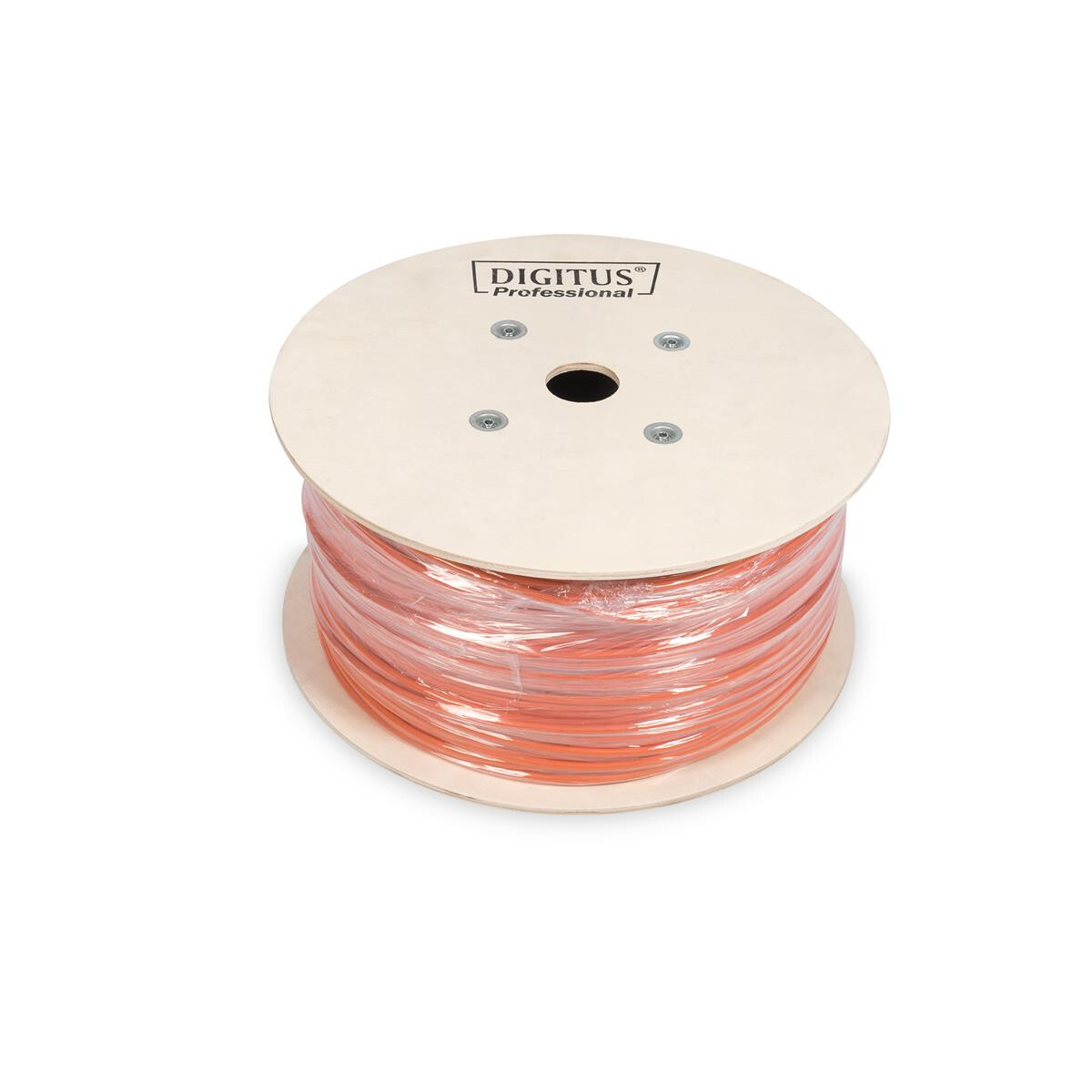

• Länge: 500 m
• Farbe: orange
• Mantel: LSOH
• Kabelaufbau: 4 x 2 AWG 23/1, massives Twisted Pair
• Physikalische Eigenschaften:
• Leiter: Blanker Kupferdraht, AWG 23/1
• Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
• Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
• Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
• Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab
• Gesamtschirmung: Kupfergeflecht
• Außenmantel: Eca bis B2ca gem. EN 50575; LSZH
• Außenmantelstärke (nominal): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
• Farbe: Orange (RAL 2000)
• Mechanische Eigenschaften:
• Zugentlastung: 150N max.
• Dynamischer Biegeradius: 8x AD mm min.
• Statischer Biegeradius: 4x AD mm min.
• Transport- und Lagertemperaturbereich: -20 °C bis +75 °C
• Betriebstemperaturbereich: -20 °C bis +50 °C
• Installationstemperaturbereich: 0 °C bis +50 °C
• Außendurchmesser Simplex (nominal): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)
• Gewicht (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
• Elektrische Eigenschaften:
• Impedanz: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
• Kapazität: 45pF/m nom. bei 1KHz
• Kapazität: 40 pF/m nominal @ 1 KHz
• Isolationswiderstand: 5 GOhm x km min.
• Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand)
• Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand)
• Betriebsspannung: 72 Vdc max.
• Kopplungsdämpfung: CA-Type 1b
• Phasenverzögerung: 450 nS/100 m max.
• Laufzeitverzögerung: 10 nS/100 m max.
• Trennklasse: „d“ gem. EN 50174-2
• NVP: 79%
